507090-3S 핫스왑 배터리

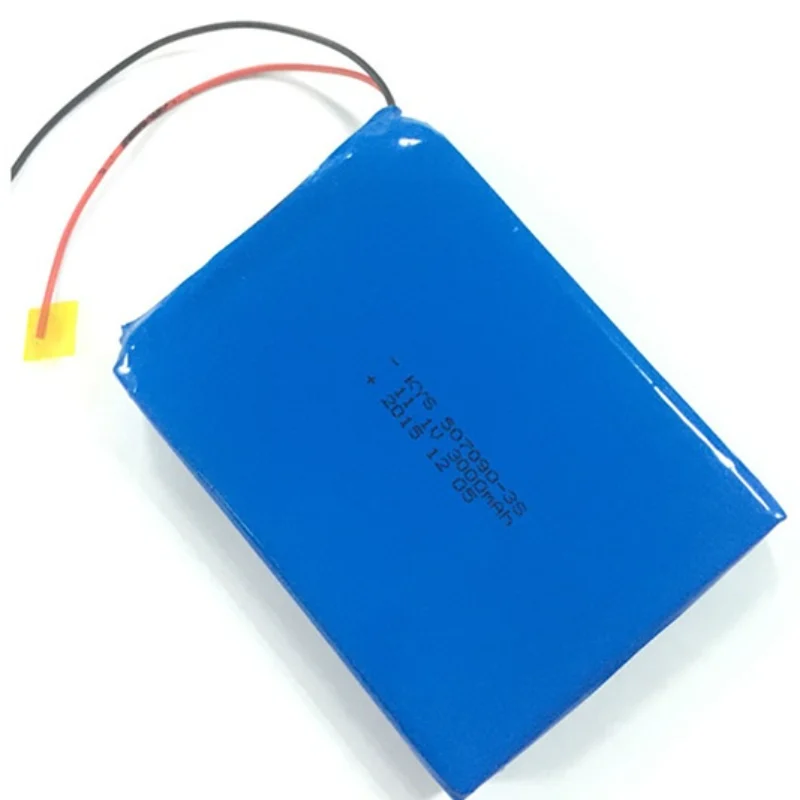

핫스왑 가능한 배터리3S 구조 개요

507090 핫스왑 배터리 (3S 구성)는 엔지니어들이 모듈식 파우치 셀 조립 공정을 통해 설계합니다. 안정적인 전압 구조를 만들기 위해 먼저 세 개의 LiPo 셀을 직렬 연결 설계로 연결합니다. 그 후 기술자들은 각 파우치 셀을 조절된 간격으로 맞추어 작동 중 기계적 스트레스를 최소화합니다. 그동안 내부 마모와 전기 간섭을 방지하기 위해 셀 사이에 절연 시트를 배치합니다. 정렬이 완료되면 팩은 용접, 통합, 인클로저 준비 단계로 넘어갑니다. 일반적인 프레임워크는 스태킹과 고정의 조절된 공정으로 구성됩니다.

셀 재료 시스템 및 전기화학 설계

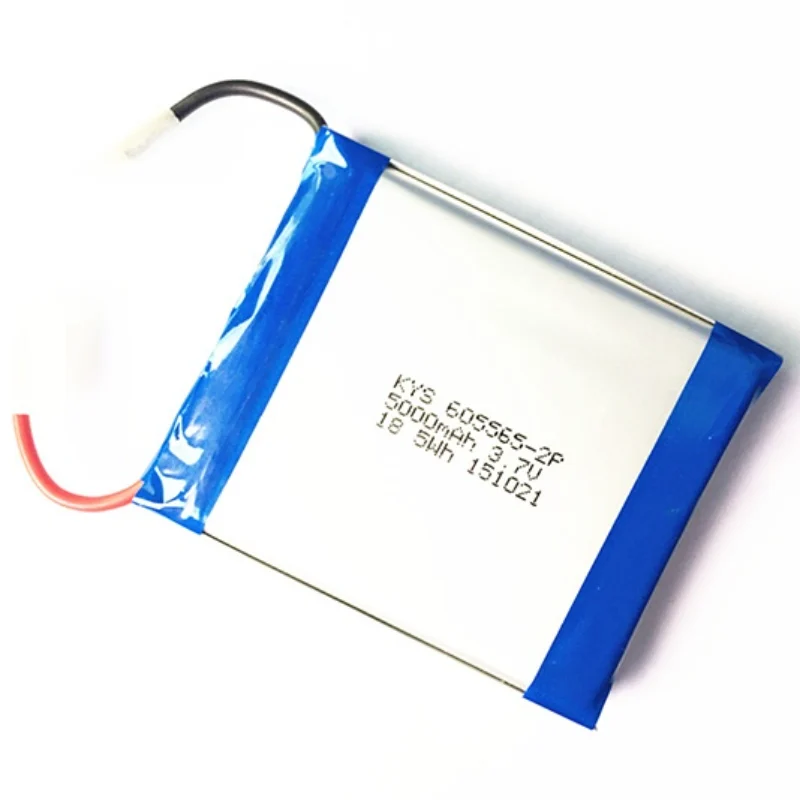

각 파우치 셀은 제조업체에 의해 알루미늄 호일에 리튬 금속 산화물 음극을, 구리 호일에 흑연 기반 양극을 사용하여 제작합니다. 또한, 전극 사이에 미세다공성 폴리머 분리기가 삽입되어 리튬 이온의 이동은 가능하지만 직접 접촉은 방지됩니다. 또한 전해질은 유기 탄산염에 용해된 리튬 염으로 구성되어 있으며, 충전 시 수분이 엄격히 조절됩니다. 그동안 알루미늄-플라스틱 적층 필름이 외피 역할을 하여 강성 케이싱을 유연한 밀봉 구조로 대체합니다.

팩 조립 및 전기 통합

기술자들은 셀 용량, 내부 저항, 전압 일관성을 맞추는 것부터 시작한 후 조립합니다. 그 후 제어된 스폿 용접을 통해 니켈 탭을 사용해 셀을 3S 직렬 용접으로 용접합니다. 보호 회로 모듈(PCM/BMS)을 추가하여 과충전, 과방전, 단락을 제어합니다. 그동안 배선 하네스는 절연 슬리브를 사용해 절연되어 전기 안전을 보장하고 저항 손실을 최소화합니다. 또한 팩 전반에 걸쳐 전류 경로가 일정하도록 연속성 테스트도 수행됩니다.

형성 시험 및 준수 기준

엔지니어들은 모든 셀에서 전기화학적 균형을 시작하기 위해 초기 충전-방전 사이클링을 수행합니다. 이후 노화 테스트를 통해 전압 안정성과 내부 저항 드리프트를 평가합니다. 마지막으로 절연 테스트, 용접 검사, 전기 성능 검증이 수행됩니다. 제조 과정에서 리튬 폴리머 배터리 팩은 IEC 62133 및 UN38.3 표준을 기반으로 하여 구조적 안정성, 전기 안전성 및 운송을 보장합니다.

제품 특징

• 의료용 안전금속 케이스가 없는 폴리머 소프트팩 설계를 사용하며, 극한 상황에서도 폭발하지 않고 부풀어 오르는 방식으로 의료 장비에 최대한의 안전을 제공합니다.
• 일정하고 예측 가능한 출력지능형 보호 회로가 내장되어 충전 및 방전 과정을 실시간으로 모니터링하고 일정하고 예측 가능한 전압 출력을 유지하여 적절하고 신뢰할 수 있는 진단 및 치료 정보를 보장합니다.
• 유연한 적응과 공간 유연성:소프트 팩 설계는 다양한 모양과 크기로 맞춤화할 수 있어 다양한 소형 의료기기에 쉽게 내장할 수 있어 제품 설계에 더 큰 자유를 제공합니다.
• 높은 에너지 밀도:이 장치는 같은 크기의 기존 액체 배터리보다 더 큰 용량과 더 가벼운 무게를 가지며, 장치의 수명을 연장하고 무게를 줄이는 데 유용합니다.
• 엄격한 시험과 철저한 인증:KC, CB, UN38.3, TUV, CQC, MSDS, CE, IEC62133 등 다양한 국제 권위 있는 인증을 받았으며, 품질은 글로벌 시장에서 충분히 검증받을 수 있습니다.
• 연장된 사이클 수명과 지속적인 신뢰성:500 사이클 이상의 사이클 수명과 메모리 효과가 없다는 점은 제품 전체 수명에서 교체 빈도와 소유 비용을 크게 줄여줍니다.
• 사용 준비: 박스에서 바로 꺼내기:공장 출고 전압은 12.0V이므로 사전 충전이 필요 없으며, 더 효율적인 장비를 배치할 수 있습니다.

적용 시나리오

• 의료 장비(환자 모니터, 진단 장비, 재활 치료 장비)
• 휴대용 의료 단말기
• 휴대용 시험 기기
• 높은 안전성과 안정성 기준을 갖춘 모바일 기기들.
