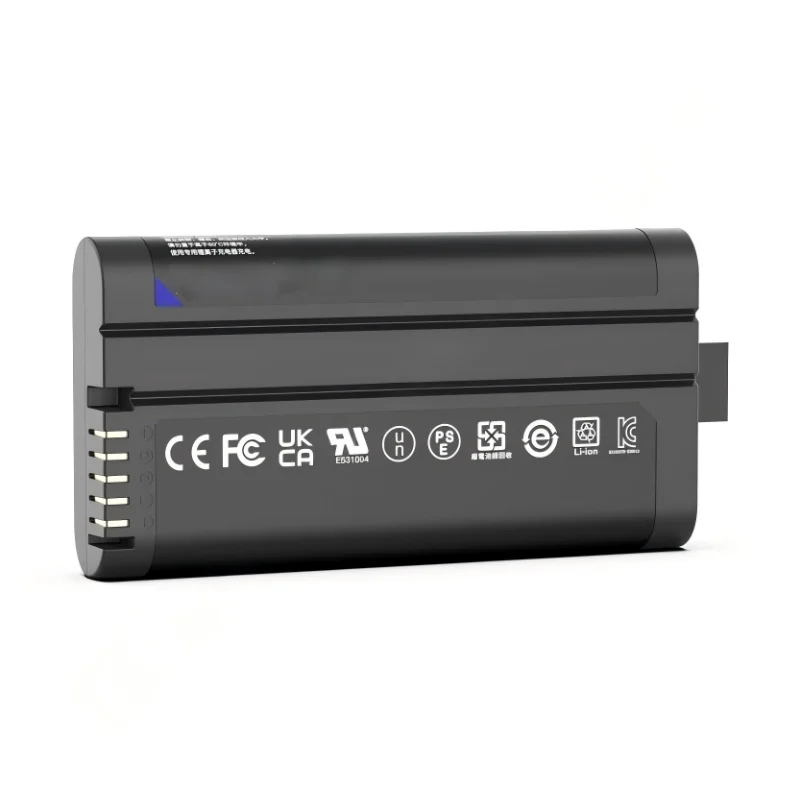

KYS2054HH 스마트 배터리 14.4V 리튬 배터리

스마트 배터리 14.4v 리튬 배터리는 작은 전기 하우징 안에 네 그룹의 리튬 이온 셀이 결합된 형태입니다. 셀들은 엔지니어들이 원하는 전압 수준을 보장하기 위해 통제된 순서로 배열합니다. 각 셀 채널에는 작동 정보를 수집하는 내부 전자 보드가 있습니다. 한편, 통신 단말은 측정 신호를 연결된 장비에 전달합니다. 보호 스위칭 요소는 비정상적인 전기 상태가 감지되면 전류를 차단합니다.

셀 재료와 내부 조성

셀 구조는 제조업체가 리튬 기반 음극 화합물과 흑연 양극 재료를 사용해 제조합니다. 양전류는 알루미늄 호일로, 음전자 수집은 구리 호일로 지지됩니다. 분리막의 작동은 전극층 사이에 위치하며 직접 접촉을 허용하지 않는 분리막이 특징입니다. 또한, 기술자들은 누출 위험을 최소화하기 위해 절연 시트로 전도성 부품을 감쌉니다. 외부 껍질에는 이동 및 진동 시 정렬을 보장하기 위해 강화된 폴리머 및 금속 지지대가 포함되어 있습니다.

조립 절차 및 전기 배선

리튬 셀은 니켈 탭으로 용접되어 4직렬 전기 회로를 만듭니다. 셀이 그룹화되면, 기술자들이 모든 연결 지점에 밸런스 와이어와 감지 리드를 연결합니다. IC 보드는 지속적으로 전압과 온도를 측정합니다. 또한 MOSFET 기반 스위칭 장치는 미리 정해진 임계값에 따라 충전 및 방전 경로를 제어합니다. 케이블 앵커는 내부 배선을 안정적으로 유지하고 반복 다룰 때 터미널 접합부에 가해지는 스트레스를 최소화합니다.

열 분배 및 구조 배열

열은 셀 행 사이에 위치한 간격 채널을 통해 전달됩니다. 전도성 인터페이스 패드는 인클로저 표면에 열을 확산시키는 데 사용됩니다. 이 구조는 회전하는 냉각 부품에 의존하지 않고, 내부 간격과 재료 전도도에 의존해 온도를 조절합니다. 외부 케이스는 압축력을 흡수하고 내부 조립체를 외부 충격으로부터 보호합니다. 접근 개구부는 기술자가 전체 인클로저를 제거하지 않고도 터미널 구역에 접근할 수 있게 합니다.

표준 및 제조 검증

생산은 리튬 배터리 조립체에 관한 IEC 62133 및 UN38.3 표준을 기반으로 합니다. 각 배치는 엔지니어에 의한 절연 시험, 전압 유지 시험, 반복 전방전 시험을 거칩니다. 일련번호 식별 코드는 제조 및 운송 과정에서 추적성을 용이하게 합니다. 터미널 격리는 출하 전 포장 검사를 통해 점검됩니다.

제품 특징

• 4S2P 분리형 리튬 이온 배터리 팩
• 세계 여러 지역의 기준을 충족합니다.
• 표준 SMBus v1.1 인터페이스입니다.
• 결합된 LED 충전 상태(SOC) 디스플레이.
• 시장에서 가장 높은 에너지 밀도와 안정성을 가진 파나소닉 셀을 사용합니다.
• JEITA 충전 최적화 규칙을 충족함
• 과부하, 과방전, 과전류, 과열, 단락 방지 등 광범위한 안전 보호가 가능합니다.
• 배터리 수명을 효과적으로 개선하는 밸런싱 기능이 탑재되어 있습니다
• TI의 정확한 전력 계산.

제품 적용 분야

• 클래스 III 의료기기
• 정밀 측정 기기
• 산업용 컴퓨터
• 비파괴 시험 장비
• 휴대용 산업용 및 의료기기 등.
